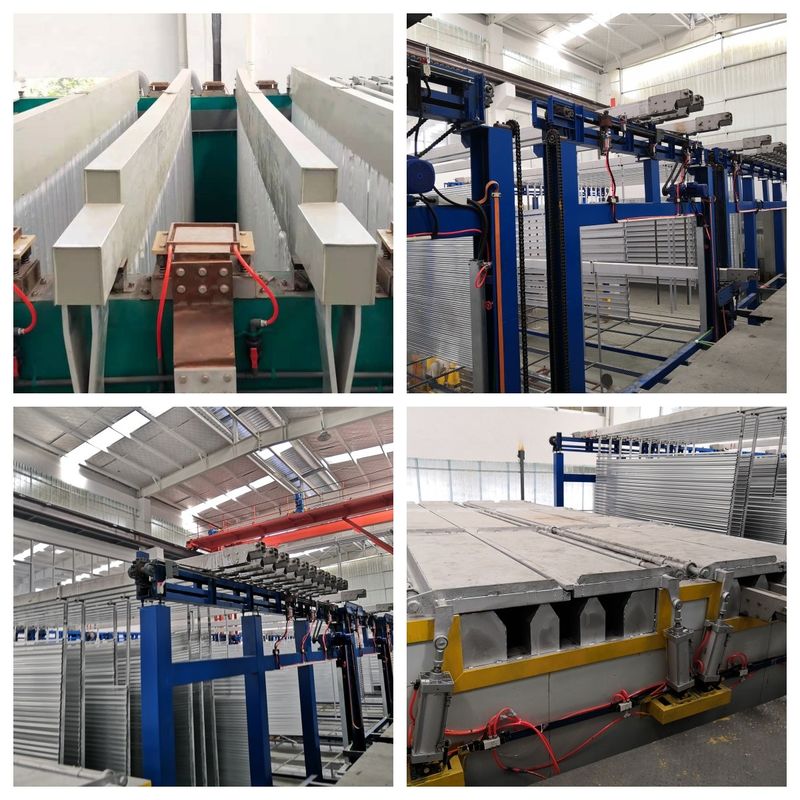

خط تولید آنوديزه آلومينيوم اتوماسيون انعطاف پذير مدیریت جامع

تولید آلومینیوم آنودیزینگ اتوماسیون انعطاف پذیر مدیریت جامع

一. مشخصه

کارایی: اتوماسیون کامل باعث افزایش کارایی تولید و کاهش مداخله دستی می شود.
ثبات: سیستم کنترل خودکار ثبات و کیفیت پایدار هر دسته از محصولات را تضمین می کند.
صرفه جویی در انرژی و حفاظت از محیط زیست: خطوط تولید مدرن از فن آوری های صرفه جویی در انرژی و مواد سازگار با محیط زیست استفاده می کنند که نیازهای توسعه پایدار را برآورده می کنند.
انعطاف پذیری: پارامترها را می توان با توجه به نیازهای مختلف محصول برای انطباق با وظایف مختلف تولید تنظیم کرد.

二حالت طراحی

三. تانک پردازش

1. کاهش چربی [اسید سولفوریک آزاد180±30 گرم در لیتر] 1 مخزن
2. حکاکی قلیانی[Fقلیایی 40-60g/l،Al3+ 30-120g/] 2 مخزن
3. خنثی کردن[اسید سولفوریک آزاد180±20g/l] 1 مخزن
4. آنودیزه کردناسید سولفوریک آزاد140-180g/l،Al3+≤20g/l] 3 مخزن
5. رنگ آمیزی [سلفات استانوس] 3-8 گرم در لیتراسید سولفوریک آزاد15-25g/l، PH 0.8-1.2] 1 مخزن
6. مهر و موم در دمای متوسط [PH 5-6.5,یون نیکل0.8-1.3g/lفلورونیوم0.3-0.7 g/l] 1 مخزن

四روش درمان:

1. کاهش چربی
   (1) 6jig ((rack) / مخزن x 1 مخزن=6jig ((rack)
   (2) زمان درمان: 2-5 دقیقه
2. حکاکی قلیانی
   (1) 6jig ((rack) / مخزن x 2 مخزن=12جيگ(رکن)
   (2)درمانزمان: 3 تا 15 دقیقه
3. خنثی کردن
   (1) 6jig ((rack) / مخزن x 1 مخزن=6jig(رکن)
   (2)درمانزمان: 1 تا 5 دقیقه
4. آنودیزه کردن
   (1) 2 jig ((rack) / تانک x 3tanks = 6jig ((rack)
   (2) تراکم جریان: 130A/m2
   (3) زمان پردازش: 30 دقیقه
   (4) زمان عدم پردازش: 10 دقیقه
   (5) کل زمان 30+10=40 دقیقه

(6)متوسط لایه آنودیزه کننده: 0.36*1.3*30*0.77 =10.81um

5. رنگ 1

1)روش کلور: نمک های مخلوط

2) مقدار: 2 جیگ (ریک) / مخزن x 1 تانک = 2 جیگ (ریک)

3) تراکم جریان: 70A

4) زمان پردازش: 2-8 دقیقه

6مهر و موم
1) روش مهر و موم: مهر و موم در دمای متوسط یا طبیعی
2)مقدار:6jig ((rack) / مخزن x 1 مخزن
3) زمان پردازش 10-15 دقیقه

五. پارامتر طراحی و تنظیم

1منطقه درمان آنوديز:
1) هر مخزن فرآیند آنوديزه 40 دقیقه طول می کشد، که در آن کل jig ((rack)) / سال:​

(۲ رَک x ۳ تانک x ۶۰ دقیقه/ساعت) ÷ ۴۰ دقیقه x ۶۰۰ ساعت = ۵۴۰۰ جیگ (رَک)

2)طرح 57,1 متر مربع^/که هر مخزن 114.2 متر مربع داره
3)مساحت درمان/سال: 5400 jig ((rack) x 57.1m2 /jig = 308340m2

2وزن درمان آنوديزيشن:
تولید ماهانه: 308340m2÷350m2/T*0.9=792T¥750T

3.مصرف برق:
1) مخزن آنودیزاسیون:100m2/خزان* 130A/m2÷0.9=14444A/خزان

اصلاح کننده قدرت: 15000A =3 واحد
2) مخزن کلور:100m2/tank×70A/m2÷0.9 = 7777A/tank

اصلاح کننده رنگ: 8000A = 1 واحد

六.چت پردازش

توضیحات برای UN

1) De = کاهش چربی

2) Rs = شستشو، HW Rs = شستشو با آب گرم

4) AE = حکاکی قلیایی

5) نه =خنثی کردن

6)آن = آنوديزه

7) Cl = رنگ

8) Sl = مهر و موم

9)MU = تخلیه مواد

10) Pc = بسته بندی

七ترکیب و توصیف سیستم کنترل خودکار

این سیستم برای خط تولید نیمه اتوماتیک آنودیزاسیون اکسید آلومینیوم قابل استفاده است.سیستم برنامه ریزی شده برای اتخاذ یک سیستم نظارت و مدیریت کامپیوتری بالا (که شامل یک کامپیوتر کنترل صنعتی IPC است)، یک سیستم اجرای کنترل کامپیوتری پایین (PLC) ، اجزای تشخیص و دستگاه های اجرای.وقتی که سیستم به طور عادی کار می کندبر اساس ورودی داده های تغذیه، جرثقیل می تواند موقعیت اسلات را در حالت نیمه خودکار شناسایی کند و اکسیداسیون، رنگ و سایر فرآیندهای مربوطه را اجرا کند.دمای مایع سوراخ، الزامات فرآیند را در کنترل نیمه خودکار برآورده می کند.در حالت نیمه اتوماتیک، عملکرد تک مرحله ای جرثقیل و تجهیزات مرتبط می تواند در اتاق کنترل مرکزی کنترل شود.عملیات می تواند از طریق دکمه های عملیات در محل انجام شود..
